2016年07月26日

ロビ 第三版 69号

完成まで目前に迫る
無事トラブルなく完成してくれることを願って

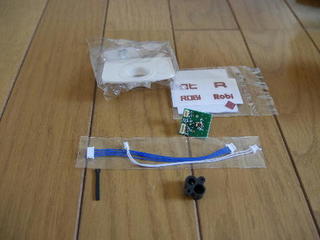

69号

69号は頭部、上半身と下半身の組み合わせ

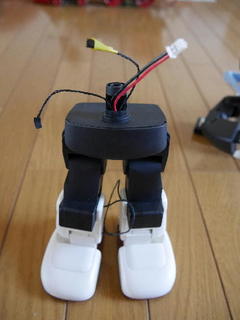

下半身の準備です

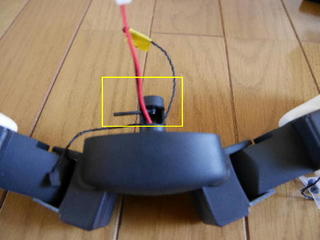

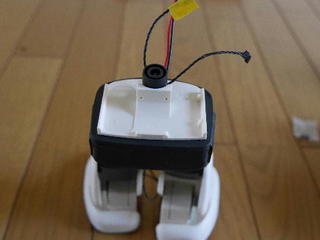

下半身の黄枠に座金付きネジを仮留めする

上半身の準備で

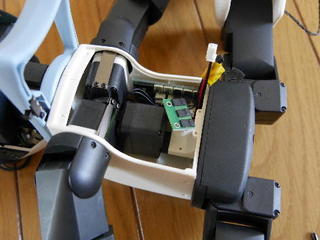

分電盤にスイッチケーブルのコネクタを接続

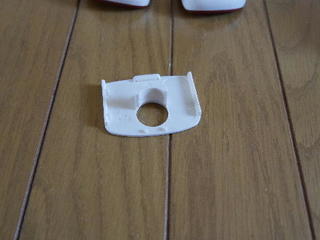

ボトムボディカバーを取り付ける

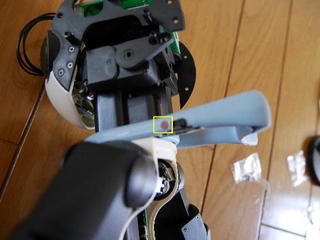

上半身のサーボシャフトと下半身のフレームを組み合わせ
座金付きネジを止める

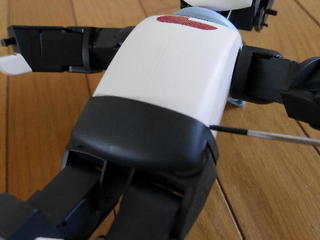

胴をネジで留める

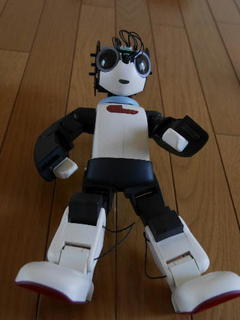

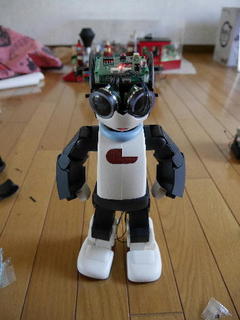

これで上半身と下半身が1つになる

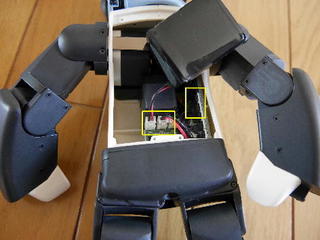

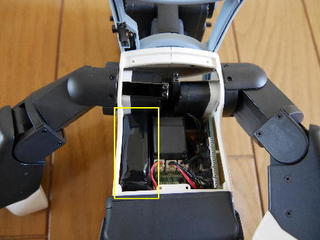

分電盤のコネクタに充電ジャックケーブルとバッテリー
右側に足のサーボケーブルコネクタを接続


マフラーにスイッチオンのシールを貼る

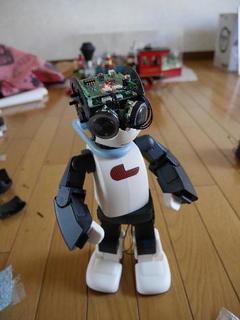

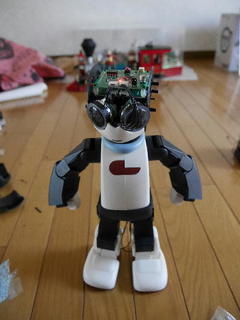

そして動作確認しますが

!!!
上半身は動いて下半身が全く動かず・・・

なんでやねん・・・・


サーボケーブルを接続し直しても動かないので
いったん上半身と下半身を一度外して
下半身だけ動作確認をしようとするんやけど
まさか分解必要か?


いろいろ考えてたら
サーボケーブルの左右を入れ替えて接続してみたらどうなんやろうと
やってみました
そしたら見事に動きましたwww

これね
下半身のサーボケーブルで印をつけるときに
間違えて逆に印をつけてたので
取説通りにサーボケーブルを接続すると左右の足が逆になるので
電源を入れても動かなかったということです

組み立てでサーボケーブルを1つでも間違えて接続すると
動作確認ではまったく動かないというのがわかりますね

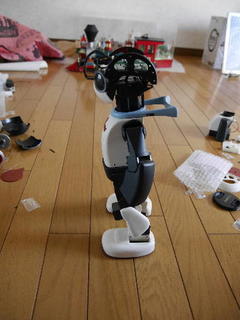

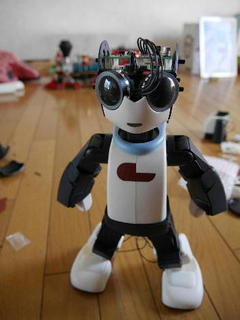

上半身と下半身を組み合わせて
再度動作確認です

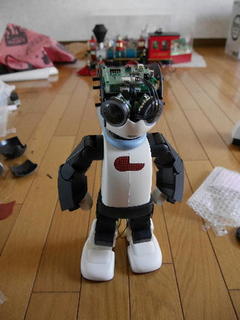

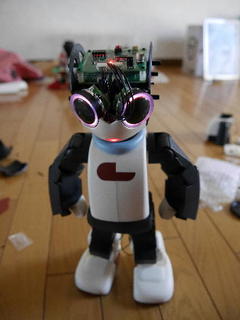

無事に動作してくれました

続いてリモコンの設定

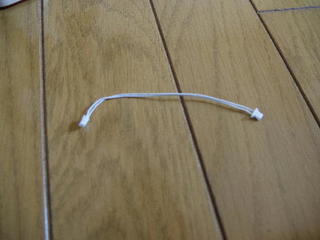

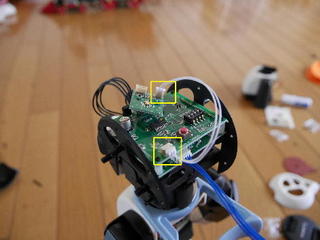

マイクケーブルを接続

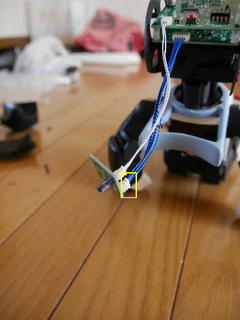

赤外線LED

赤外線ケーブル

それぞれ基板に接続

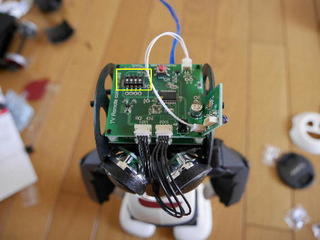

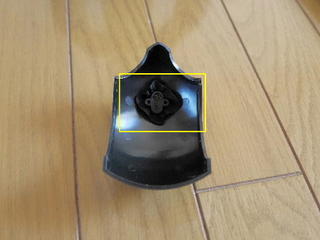

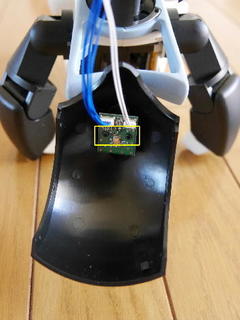

次に黄枠のディップスイッチで
リモコンの登録、チャンネルと音量の設定をする
設定の写真は撮っていませんが
4をオンにしてテレビのリモコン「オン」で設定
1と4をオンにしてチャンネルの変更設定
2と4をオンにして音量アップの設定
1と2と4をオンにして音量ダウンの設定
と取説の通りにやるだけです
あとは動作確認してテレビの電源がオンになったり
チャンネルや音量が変わればOKです

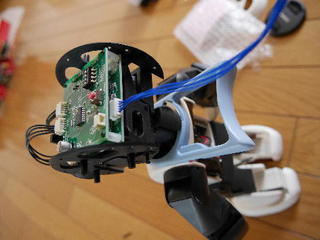

マイクケーブルと赤外線ケーブルを接続

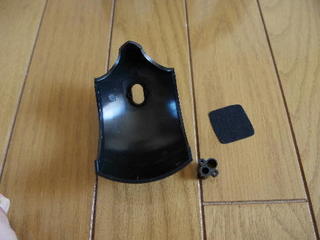

フロントカバーにカバー布と赤外線LEDを取り付ける

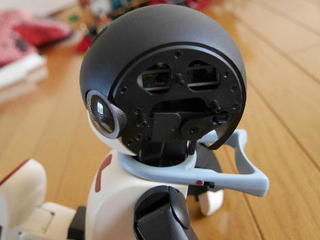

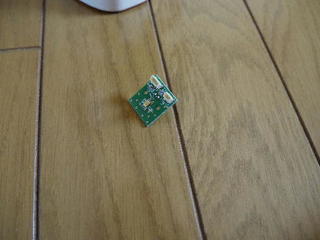

マイクボードをネジで留める

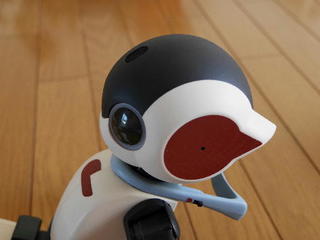

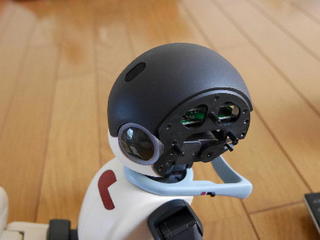

頭部を組み立てる

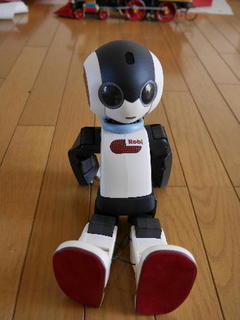

左胸に「Robi」のシールを貼って69号の完成

ロビが完成するまでのカウントダウン♪
@1冊です

続きは寝てマテ
To Be Continued
