2016年11月09日

ロビクル 28~29号

完成までカウントダウンです

28号

リモコンの組み立て

通信ボードをネジで留める


バッテリー端子ケーブルの取り付け


コネクタを接続する

バッテリー端子の取り付け


リモコンボタンをセットする


リモコンケースを組み合わせてネジで留める


単四電池を入れる

電池カバーをはめてリモコンの完成

動作確認です

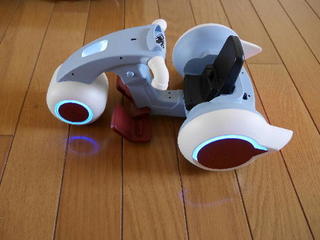

ロビクル本体の電源を入れる

左を押すと左に向く

右を押すと右に向く

前を押すと前に進みます
後ろ、高速、低速ボタンも問題なしです

これで28号の完成

次、29号

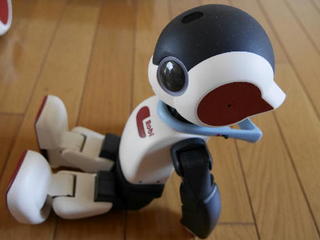

ロビに通信ボードを取り付ける

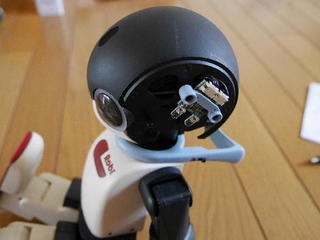

耳パネルとフロントヘッドカバーを外す

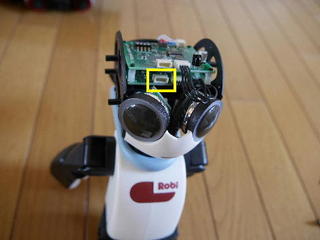

リモコンボードのコネクタを外す

音声認識ボードのコネクタを外す

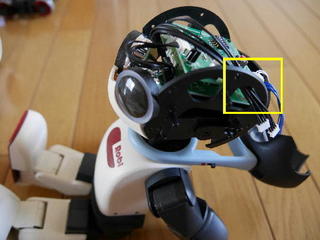

通信ケーブルを接続する


ヘッドフレームの穴にケーブルを通す

ロビ通信ボードとホルダーをネジで留める


通信ケーブルを接続する

ヘッドフレームにネジで留める

フロントヘッドカバーをネジで留める

耳カバーをネジで留める

これで29号の完成
ロビクルが完成するまでのカウントダウン♪
@1冊ぉぅぃぇ~

あとは最終号を残すのみです

続きは寝てマテ
To Be Continued
