2012年07月26日

週刊「蒸気機関車D51をつくる」24号

ブログの更新にちょっと時間がかかってますが
ようやく紹介できます
なるべくブログの更新の間隔が開かないように努力はしてます

じゃ
本題いきます

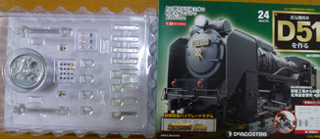

↓24号のパーツはサイド・ロッド、第二動輪など

ようやく車輪関係の製作デツ~

まず軸箱ですが
1つ分を合わせた後
テープを貼る
これを4セット分つくります

次に4号以来、久しぶりの登場~
第一動輪です

これに軸箱を取り付ける


第二動輪も同じように軸箱をつける

軸箱をとりつけた第一と第二動輪デツ

次に主台枠を裏側にして赤枠部分
ここに第一と第二動輪を取り付ける

まず第一動輪の取り付けです
これ取り付けるときに苦労してます

テープでつけた軸箱が主台枠の溝にうまく入らないんだよね
軸箱をどうつけるとうまく入るか

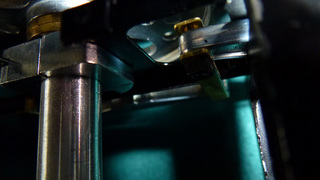

↓わかりづらいよね
組み立てガイドにも載っていないので
軸箱だけで取り付ける位置を説明すると
赤枠部分ですが
担いバネの外側に軸箱の軸部分がくるようにしないと
取り付けがうまくいきません
この位置じゃないと入らないので要注意です

次に第二動輪も同じように主台枠に取り付けます

そして車輪を回転させてスムーズに動くか試せ
というミッションがあるんですが
第一動輪がサイドロッドにあたってうまく回りません
おかしいな~と
これ後で気づいたんですが

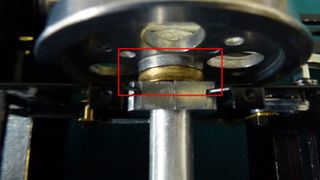

↓赤枠部分ですが
第一動輪のワッシャーが2つ分重なっていて
ワッシャーが原因でうまく車輪が回らないことに気づくのであった・・・・

ということで
ハ~イ
やり直しデツ ぅぇ

じゃ~ん
これがワッシャーの正しい位置です
これでサイドロッドにあたることなく車輪が回転してくれマスタ

そして軸箱守りで
動輪を固定します

最後に担いバネの赤枠部分にネジで固定すれば完成

これで24号の完成です
が・・・・

ここで塗装の問題が・・・・・

組み立てた後で塗装をしようと考えていましたが
組み立てた後では塗装がやりづらくて無理そう・・・・

ここまで組み立てたのに・・・・・ぅぇぽ

で、考えた末の結論は
取り外して塗装です

なので、すべて分解・・・・
続きは25号で紹介するか
24号の塗装編として紹介するか考え中

一応24号は完成したということにしときますwww

続く
蒸気機関車D51が完成するまで@76冊~
続きは寝てマテ
To Be Continued
